致冷型紅外設備畫面中心黑斑成因及冷反射現象的技術解析

    在安防監控夜間作業場景中，遠端可疑目標進入觀測視野時，畫面中心若出現黑斑會導致目標信息遮擋；消防救援場景下，紅外鏡頭穿透濃煙探測被困人員時，核心區域的暗斑可能造成救援目標定位偏差；工業設備巡檢過程中，發熱故障點（如電路接頭、軸承等）若處于畫面黑斑區域，易被誤判為正常溫度狀態，埋下安全隱患。此類紅外設備的成像異常，并非硬件故障所致，而是其光學系統特有的“冷反射”現象引發的技術問題。本文將從冷反射的本質界定、形成機制、影響因素、量化評估及實際應用意義展開系統分析，為紅外光學系統設計與優化提供技術參考。

    一、冷反射現象的本質：致冷型紅外探測器的“自輻射反射干擾”

    致冷型紅外探測器是紅外光學系統的核心元件，其工作原理是通過維持極低的自身溫度（通常遠低于環境溫度），以降低自身熱噪聲對外部熱信號的干擾，從而實現對目標熱輻射的精準捕獲。在此過程中，探測器自身會伴隨微弱的“冷輻射”（與目標的熱輻射性質相反，屬于探測器自身的輻射信號）。

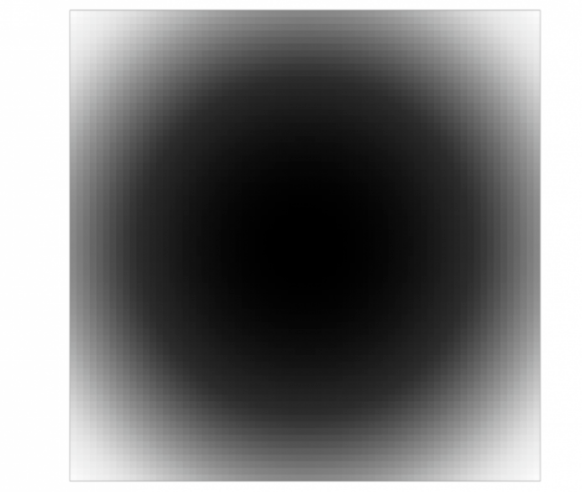

    正常工況下，該“冷輻射”應被限制在探測器內部，不參與外部成像過程。但當紅外光學系統的鏡頭表面（如透鏡、濾光片等光學元件表面）對“冷輻射”產生反射，且反射后的輻射信號恰好落回探測器的成像面時，探測器會將這一來自自身的輻射信號誤判為外部目標的“冷輻射信號”，最終在成像畫面中心形成特征性黑斑。

    從光學原理來看，冷反射本質是“探測器自輻射經光學元件反射后，反向作用于探測器成像面”的干擾過程，類似物體自身輻射經鏡面反射后被自身感知的光學現象，區別在于其輻射性質為“冷輻射”，且干擾結果直接體現在紅外成像質量上。

    二、冷反射的形成機制：基于光路可逆原理的兩種典型場景

    光路可逆原理是冷反射形成的核心物理基礎——即光線沿某一路徑從A點傳播至B點時，若反向從B點出發，必然沿原路徑返回A點。在致冷型紅外系統中，探測器可視為“冷輻射源”，其發出的冷輻射在鏡頭內部傳播時，以下兩種場景會顯著觸發冷反射，形成畫面黑斑。

    （一）垂直入射場景：冷輻射沿原光路反向返回

    當探測器發出的冷輻射以“入射角0°”垂直入射至鏡頭某一光學表面（如透鏡的第二表面，簡稱“面2”）時，根據光的反射定律，反射光線的出射角與入射角相等，且反射光線與入射光線共線、反向。此時，反射后的冷輻射會沿原入射光路精準返回探測器成像面，形成強度較高的中心黑斑。

    從技術細節來看，垂直入射時，冷輻射未發生折射（或折射量可忽略），大部分能量被光學表面反射（反射率取決于光學元件的材料屬性與鍍膜工藝），反射能量集中作用于探測器中心區域，導致黑斑邊界清晰、亮度（暗度）穩定。

    （二）中心匯聚場景：冷輻射在鏡頭中心區域反射

    當探測器發出的冷輻射非垂直入射，而是匯聚于鏡頭某一光學表面的中心位置（如透鏡的第四表面，簡稱“面4”）時，其“入射高度”（光線入射點與鏡頭光軸的垂直距離）趨近于0°。此時，冷輻射在中心區域匯聚后發生反射，反射光線同樣會沿光路可逆原理集中返回探測器成像面，形成中心黑斑。

    該場景的核心特征是“輻射能量匯聚反射”——類似點光源照射光學元件中心時，反射光集中形成亮斑的現象，區別在于冷反射的反射光為“冷輻射”，最終呈現為暗斑。此類黑斑的強度與輻射匯聚程度正相關，匯聚越集中，黑斑越明顯。

    綜上，無論是“垂直入射（入射角0°）”還是“中心匯聚（入射高度0°）”，其本質都是冷輻射經鏡頭表面反射后，依托光路可逆原理反向作用于探測器，最終引發成像異常。

    三、冷反射強度的影響因素：入射夾角與入射高度的量化分析

    冷反射的強度（即黑斑的明顯程度）并非固定不變，而是受“冷輻射入射夾角”與“入射高度”兩個關鍵參數的調控，二者通過影響反射能量的大小與分布，決定冷反射對成像質量的干擾程度。

    （一）入射夾角：與冷反射強度呈負相關

    此處的“入射夾角”，指冷輻射傳播方向與鏡頭光學表面“法線”（垂直于光學表面的虛擬軸線，即光軸的延伸線）之間的夾角。其對冷反射強度的影響規律如下：

    當入射夾角較小時：冷輻射傳播方向靠近法線（即接近垂直入射），此時光學表面對冷輻射的反射率較高，反射能量大部分沿原光路返回探測器，冷反射強度強，黑斑明顯；

    當入射夾角較大時：冷輻射傳播方向偏離法線（即斜向入射），此時光學表面對冷輻射的折射作用占主導，反射能量大幅減少（僅少量發生漫反射或鏡面反射），反射能量難以返回探測器，冷反射強度弱，黑斑淡化甚至消失。

    簡言之，入射夾角越小，冷輻射越接近“垂直入射”狀態，冷反射強度越強；反之則越弱。

    （二）入射高度：與冷反射強度呈負相關

    “入射高度”指冷輻射在鏡頭光學表面的入射點與鏡頭光軸之間的垂直距離，其對冷反射強度的影響規律如下：

    當入射高度較小時（即入射點靠近鏡頭中心）：冷輻射在鏡頭中心區域匯聚，反射光線的方向性更強，更易沿光路可逆原理返回探測器，反射能量集中，冷反射強度強，黑斑顯著；

    當入射高度較大時（即入射點靠近鏡頭邊緣）：冷輻射在鏡頭邊緣區域傳播，反射光線的方向性分散，難以沿原光路返回探測器，反射能量分散，冷反射強度弱，黑斑不明顯。

    綜上，冷輻射的入射夾角越小、入射高度越低，冷反射強度越強，畫面黑斑越顯著；反之則冷反射干擾減弱。

    四、冷反射的量化評估指標：YNI與I/IBAR參數的技術應用

    在紅外光學系統設計中，需通過量化參數評估冷反射干擾程度，以確保成像質量達標。目前行業內主流的評估指標為YNI參數與I/IBAR參數，二者分別針對“畫面中心冷反射”與“全視場冷反射分布”進行精準衡量。

    （一）YNI參數：畫面中心冷反射的核心評估指標

    YNI參數是由“入射高度（Y）”“鏡頭材料折射率（N）”“入射夾角（I）”三者乘積構成的量化指標，其核心功能是評估紅外畫面中心區域（軸上區域）的冷反射強度。

    技術原理：鏡頭材料折射率（N）決定了光學表面對冷輻射的反射率特性，入射高度（Y）與入射夾角（I）則直接影響反射能量的大小與返回路徑；三者的乘積絕對值越大，說明中心區域冷輻射的反射干擾越弱，黑斑現象越不顯著；反之則中心冷反射干擾較強。

    （二）I/IBAR參數：全視場冷反射分布的評估指標

    I/IBAR參數是由“近軸邊緣光線入射角（I）”與“主光線入射角（IBAR）”的比值構成的量化指標，其核心功能是評估紅外畫面不同視場區域（如中心、邊緣、過渡區域）的冷反射強度差異。

    技術原理：近軸邊緣光線入射角（I）反映了靠近畫面中心的邊緣區域的輻射入射特性，主光線入射角（IBAR）反映了畫面中心主輻射的入射特性；二者的比值絕對值越大，說明全視場范圍內冷反射分布越均勻，局部強干擾（如邊緣黑斑）現象越弱；反之則全視場冷反射差異顯著，可能出現“中心無黑斑但邊緣有黑斑”或反之的情況。

    （三）冷反射評估的達標標準

    在紅外光學系統設計中，冷反射評估的核心達標要求為：YNI參數與I/IBAR參數中，至少有一個參數的絕對值大于1。若兩個參數絕對值均小于1，則說明冷反射干擾嚴重，需通過調整鏡頭光學結構（如改變透鏡曲率、增加增透膜）、優化材料選擇（如更換低反射率材料）、調整探測器安裝位置等方式進行迭代優化，直至至少一個參數達標。

    需注意的是，由于入射夾角與入射高度的調控存在“互斥性”（如降低入射夾角可能同時降低入射高度，導致兩個參數難以同時優化），實現兩個參數同時大于1的設計難度極高，因此行業內普遍以“單一參數達標”作為冷反射控制的核心標準。

    五、冷反射控制的實際意義：紅外設備功能可靠性的關鍵保障

    冷反射雖表現為“畫面黑斑”這一局部成像異常，但其對紅外設備的實際應用功能存在顯著影響，尤其在對成像精度要求較高的領域，冷反射控制直接關系到設備的功能可靠性與作業安全性。

    安防監控領域：若畫面中心黑斑遮擋遠端可疑目標，可能導致監控信息漏判，影響安防預警效果；

    消防救援領域：濃煙環境下，黑斑若覆蓋被困人員位置，可能延誤救援定位時機，威脅生命安全；

    工業巡檢領域：設備發熱故障點若處于黑斑區域，可能導致故障漏檢，引發設備停機、安全事故等問題。

    因此，冷反射控制是紅外光學系統設計的核心環節之一——既要確保探測器維持極低工作溫度以捕獲精準熱信號，又要通過光學結構優化、材料選擇、參數調控等方式，避免探測器自輻射的反射干擾，實現“低溫工作”與“無自反射干擾”的技術平衡。

    冷反射現象是致冷型紅外設備光學系統特有的技術問題，其本質是探測器自輻射經鏡頭表面反射后引發的成像干擾，受入射夾角、入射高度等因素調控，可通過YNI與I/IBAR參數進行量化評估。解決冷反射問題，不僅是提升紅外成像質量的技術需求，更是保障紅外設備在安防、消防、工業等領域功能可靠性的關鍵。未來，隨著紅外光學材料與結構設計技術的進步，冷反射控制將朝著“更低干擾、更寬適用場景”的方向發展，為紅外技術的廣泛應用奠定更堅實的基礎。
